整扇闸门的滑道承压面在同一平面内，其平面度误差≤1mm。 b． 滑道承压面与止水座基准面的平行度误差≤5mm。 c． 吊耳孔的纵横向中心线距离的允许偏差为±0.5mm； d． 吊耳孔应保持各自同心，其倾斜度应不大于1/2500。 2.3螺杆启闭机的安装 （1）螺杆启闭机为成品 （2）我公司将按照设计图纸及厂家指导，直接安装，安装的要求和安装允许的偏差应遵照《水利水电工程启闭机制造、安装和验收规范》（DL/T5019-94）中的有关条款规定。安装好的启闭机附属设备、附件等各项性能应符合设计要求。 （3）焊缝焊接工艺措施 说明：a.本工程闸门所有部件为铸铁材料，连接均采用穿销、螺栓及高强螺栓，无特殊焊接工艺。b.多数焊接均为与预留插筋焊接起稳固作用。 焊接设备及焊材 手工弧焊焊接设备采用交流焊机BX-500。焊接设备及有关设施由专人负责管理，并由专业人员定期进行维护、保养及检修。 焊材 焊材的规格、型号和其它技术要求符合招标文件及有关技术文件规定，与母材相应，评定合格并经监理工程师审批后方可用于焊接。 焊接工艺要求 焊接环境出现下例情况时，采用有效措施后才可施焊：
风速：大于8m/s； 相对湿度大于90%； 环境温度低于-5度； 雨天和雪天的露天施焊； 每条焊缝应一次连续焊完，当因故中断焊接时，采取防裂措施。在重新焊接前，将表面清理干净，确认无裂纹后，方可按原工艺继续施焊。 焊接完毕，焊工应进行自查。由焊接记录人员进行编号记录，并由焊工在记录上签字。@

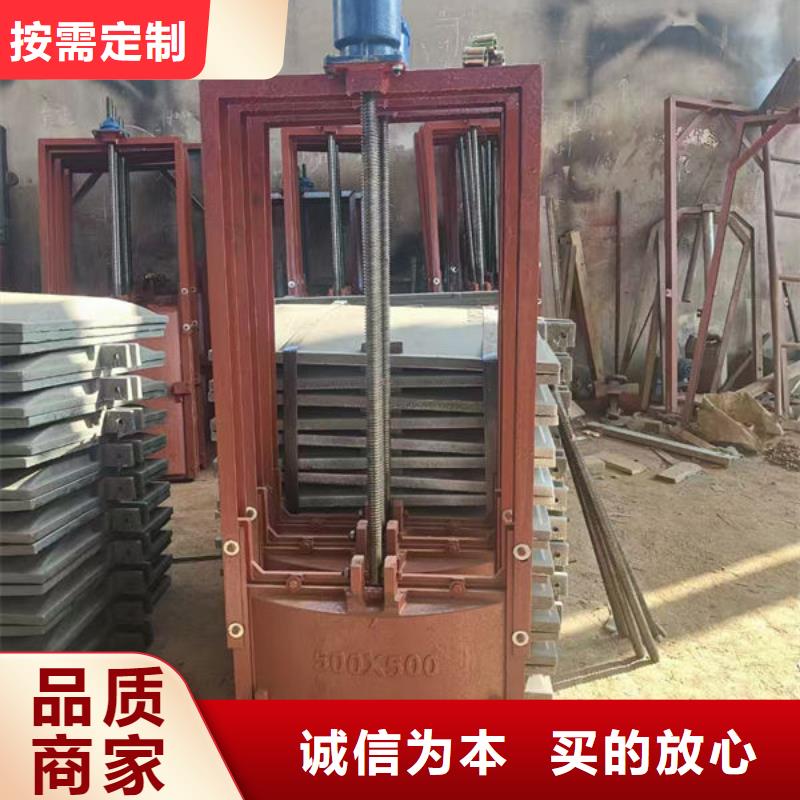

缺点：铸铁闸门的劳动强度及加工工作量大，且自重较大，费用较高，不耐冲击，止水性能差。 三， 钢筋混凝土闸门 优点：制作较为简单，造价低廉，适用于偏远地区的小型水利工程。 缺点：钢筋混凝土闸门具有一定的透水性，结构抗震性能差，且自重较大，加大启闭设备的容量，在现代水利工程中不使用。@一、概述 水利铸铁闸门及污水处理设备是我厂水工产品主导产品之一。其种产品共分两大系列： 系列为广泛应用于水利水电、农田水利建设、水产养殖等水工建筑物中各种过水孔道上的控制设备；第二系列是广泛应用于城市给水、排水如铁道、石油、化工、冶金、纺织、医药等多种行业给排水构筑物上的设备。 通过这些设备与启闭机的配合，实现开启和封闭放水孔道，起到控制水位、调节流量的作用。二、结构及特点 铸铁滑动闸门由闸扳、闸框、挡板、闭紧斜铁等部件组成。 闸门在启闭机的作用（手动或手电）下，使闸门在闸框上的滑道中上、下运动，实现开放和关闭过水孔口，闭紧斜铁可使止水结合面有效贴合，以保证止水效果，实现良好的止水目的。三、闸门安装与调整1、 系列： （1）在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的 松动，如有松动应加以紧固。 （2）检查主立框与横框连接上的止水面是否有错位，如有错位则松动连接 螺栓将至水面调整在同一平面内。 （3）闸门安装使应采用整体就位安装，禁止闸框、闸扳分体安装，防止闸 框变形。 （4）二期浇注前将闸门整体吊装就位后找好前后、左右的正确位置，然后
耀禹水利机械厂(金口河区分公司)拥有多年的 底轴液压闸门生产经验和强大的生产能力，以科学的质量管理体系为支撑，以品质管理为基石，以先进的生产设备为依托，专业的技术人员为保障。我厂秉承坚持以质量诚信为原则，奉献真诚的方针，竭诚为广大客户服务。 我厂 以产量高、质量优、规格全、品种多、价格低、供货速度快而著称， 底轴液压闸门产品在市场上深受广大客户的青睐。 我们的经营方针是：以人为本、用户至上、专业生产、技术创新。我们将以“开拓、进取、求实、创新”的精神与广大同仁共创美好的明天，并期待更好的与广大新老客户真诚合作、
